SKY – OND CURVED
LASTRE ONDULATE CURVE IN POLICARBONATO

CARATTERISTICHE
Le lastre ondulate traslucide curve sono realizzate in policarbonato alveolare, mono e doppia camera, con raggio mm. 3500, con speciale termoformatura in grado di ottenere una curvatura standard nella fase di produzione. Questo particolare processo estrusivo, ondulato e curvo, gli conferisce un insieme di eccezionali caratteristiche qualitative uniche ed esclusive: passo onda omogeneo ed invariabile, perfetta adattabilità ai raggi di curvatura normalmente usati in questo settore, assenza di miscrofessurazioni proprio grazie alla sua naturale struttura e permette una portata di carico uniformemente distribuita in copertura. Hanno una prolungata resistenza all’azione dei raggi solari, alle intemperie, agli sbalzi di temperatura e sono  coperte da garanzia decennale.
CARATTERISTICHE
DI PRODUZIONE
Spessore:
mm. 3
mm. 6
Struttura:
Monocamera
Bicamera
Larghezza totale:
mm. 1097 ± 5 (larghezza utile mm. 1050)
Lunghezza lastra:
A misura (consigliabile non più lunghe di mt. 7)
CARATTERISTICHE
FISICHE-TERMICHE
Proprietà termoisolante:K= 3,6 Kcal/mq. h°CK= 2,8 Kcal/mq. h°C
W = 4,2 W/mq. KW = 3,3 W/mq. K
Temperatura d’impiego:- 40°C + 130°C
Dilatazione termica lineare: 6,7 x 10-5 mm/mm°C
CARATTERISTICHE
TRASMISSIONE LUCE
Colore neutro satinato:83% ± 275% ± 2
Colore opalino satinato: 75% ± 265% ± 2
VOCE DI CAPITOLATO
Realizzazione di coperture curve con lastre ondulate estruse in policarbonato alveolare a raggio fisso pari a mm. 3500.
Autoestinguente classe 1
Colore neutro e opalino
Con estremità termosaldate
Protette ai raggi UV

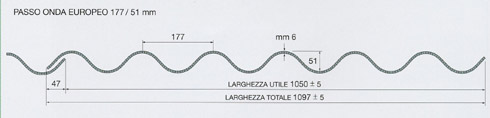

Passo onda EURO 177/51 mm
Larghezza totale mm. 1097 (sei onde)
Larghezza utile mm. 1050
A richiesta larghezza totale mm. 920 (cinque onde)
Lunghezze a misura


VERIFICA STATICA CON CARICO UNIFORMEMENTE DISTRIBUITO SU INTERASSE DI mm. 1500 IN APPOGGIO SEMPLICE

LASTRA ONDULATA

128 daN/mq

92 daN/mq

60 daN/mq

6 mm.

L = 2000

L = 2500

L = 3000

3 mm.

L = 1500

L = 2000

L = 2500


VERIFICA STATICA CON CARICO UNIFORMEMENTE DISTRIBUITO SU INTERASSE DI mm. 1250 IN APPOGGIO SEMPLICE

CORDA (C)

3500

2950

2400

2100

1800

1500

SVILUPPO (SV)

3700

3050

2440

2130

1830

1520

FRECCIA (F)

500

325

220

170

120

80

ANGOLO AL CENTRO

65°

50°

40°

35°

30°

25°
